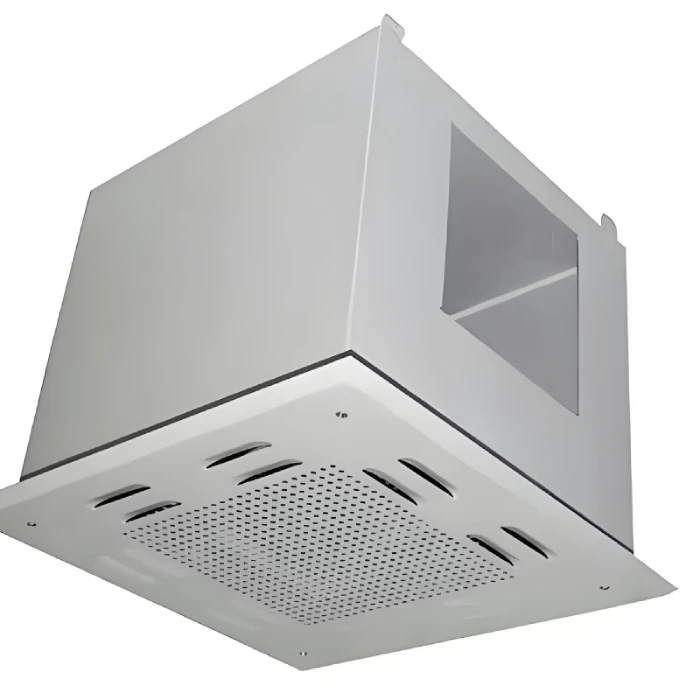

منفذ الهواء عالية الكفاءة

1. نظرة عامة على المنتج

مخرج الهواء عالي الكفاءة ، المعروف أيضًا باسم مخرج الهواء HEPA ، هو جهاز إمدادات الهواء المحطة في أنظمة تنقية تكييف الهواء في الغرف النظيفة. تثبيت على سقف الغرفة النظيفة ، ويحتوي على فلتر عالي الكفاءة ويوصل الهواء النظيف المعالج بشكل موحد إلى الغرفة النظيفة. وهي واحدة من مكونات المعدات الرئيسية للحفاظ على مستويات نظافة الغرف النظيفة.

عادة ما تستخدم منافذ الهواء عالية الكفاءة بالاقتران مع أنظمة القنوات ووحدات معالجة الهواء. وهي مناسبة لبيئات الغرف النظيفة التي تتراوح من ISO Class 5 إلى ISO Class 8 وتستخدم على نطاق واسع في صناعات الأدوية والتكنولوجيا الحيوية وتصنيع الإلكترونيات والمستشفيات وتجهيز الأغذية.

2. مبدأ العمل

مبدأ عمل منفذ الهواء عالي الكفاءة يعتمد على مزيج من إمدادات الهواء المركزية والترشيح المحطة.

أولا، إمدادات مصدر الهواء. توفر وحدة معالجة الهواء المركزية أو المروحة الهواء الذي مر عبر مرشحات أولية ومتوسطة الكفاءة. يتم تسليم هذا الهواء إلى كل منفذ هواء عالي الكفاءة من خلال قنوات الإمداد.

ثانيا، ترشيح المحطة. يدخل الهواء منفذ الهواء عالي الكفاءة ويمر عبر فلتر HEPA أو ULPA المدمج ، حيث يتم التقاط الجسيمات والبكتيريا والغبار والملوثات الأخرى في الهواء بكفاءة.

ثالثا، الإمدادات الهوائية الموحدة. يمر الهواء النظيف المصفح من خلال لوحة الموزع أو جهاز توحيد تدفق الهواء في المنفذ ويتم تسليمه إلى الغرفة النظيفة بسرعة واتجاه موحدين ، مما يخلق نمط تدفق الهواء المطلوب.

رابعا، الصيانة التفاضلية الضغط. يعمل منفذ الهواء عالي الكفاءة مع منفذ الهواء العائد لإنشاء والحفاظ على تدرج فرق الضغط المطلوب داخل الغرفة النظيفة ، مما يمنع انتقال الملوثات من مناطق نظافة أقل إلى مناطق نظافة أعلى.

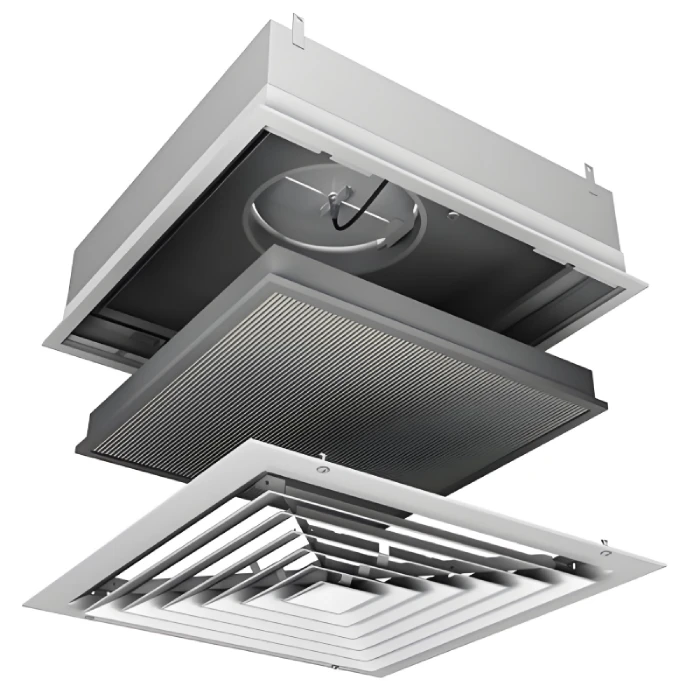

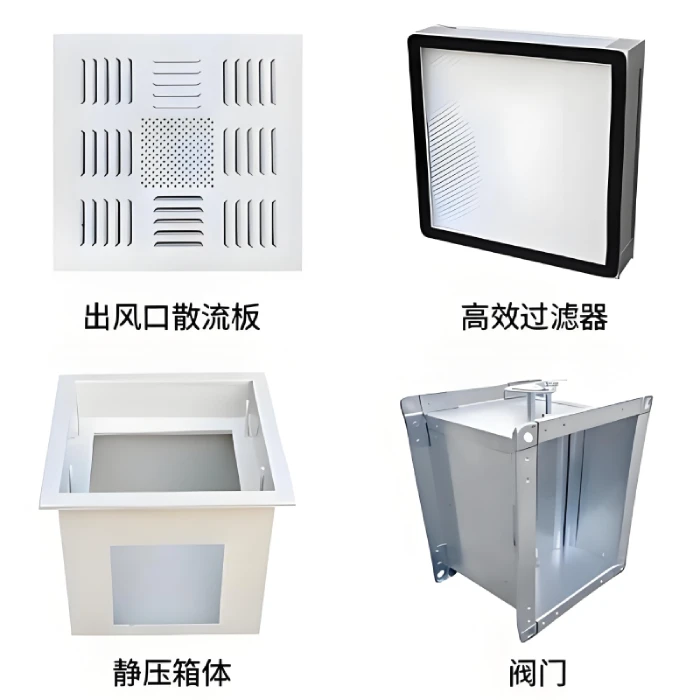

3. هيكل المنتج والمكونات

يتكون منفذ الهواء عالي الكفاءة من المكونات الأساسية التالية:

الإسكان: مصنوع من ورقة فولاذ مدفوعة باردة عالية الجودة أو ورقة فولاذ المقاوم للصدأ ، مع رش الكهربائي أو طلاء مسحوق النهاية لمقاومة التآكل الجيدة والمظهر الجمالي. تم تصميم السكن ليكون مضاد الهواء.

فلتر عالي الكفاءة: مكون الترشيح الأساسي ، بما في ذلك مرشحات HEPA (99.97٪ أو كفاءة أعلى لجسيمات 0.3 ميكرون) ومرشحات ULPA (99.999٪ أو كفاءة أعلى لجسيمات 0.12 ميكرون). يمكن أن تكون المرشحات من نوع منفصل أو صغير.

لوحة ناشر: تثبيت على وجه منفذ الهواء ، وعادة ما تكون مصنوعة من سبيكة الألومنيوم أو الفولاذ المقاوم للصدأ ، مع ثقوب صغيرة موزعة بشكل موحد أو فتحات لضمان التوزيع المتساوي للهواء المزود.

مكبس التحكم في حجم الهواء: مثبت في نهاية مدخل الهواء للمخرج ، يستخدم لضبط حجم الهواء المسلم إلى الغرفة النظيفة ، مما يسمح بتعديل معدلات تغيير الهواء وفارق الضغط بناء على المتطلبات الفعلية.

جهاز الختم: يتضمن أغطية الختم بين السكن والسقف ، وشرائط الختم بين الفلتر والسكن ، مما يضمن أن النظام مضاد للهواء.

ميناء اختبار اختلاف الضغط: يستخدم لتوصيل مقياس الضغط ، مما يسهل مراقبة تغييرات مقاومة الفلتر لتحديد متى تحتاج إلى استبدال الفلتر.

طبقة العزل: بعض النماذج لها طبقة عزل على الجزء الخارجي من السكن لمنع التكثيف أثناء تشغيل تكييف الهواء.

4. الميزات والمزايا

أولا، كفاءة الترشيح العالية. فلاتر HEPA أو ULPA المدمجة تزيل بكفاءة الجسيمات المجهرية المحمولة في الهواء ، مما يضمن أن نظافة الهواء الإمداد تلبي متطلبات الغرف النظيفة.

ثانيا، توزيع الهواء الموحد. تصميم لوحة الموزع المثالي يوفر إمدادات هواء موحدة ومستقرة ، مما يقلل من الاضطرابات والمناطق الميتة ، مما يساعد على الحفاظ على نظافة الغرف النظيفة.

ثالثا، الهيكل المدمج. الإسكان مدمج ، ويشغل الحد الأدنى من مساحة السقف ، مناسبة للمباني ذات المساحة العلوية المحدودة.

رابعا، سهولة التركيب. تسمح أبعاد الواجهة الموحدة وطرق التثبيت بالاتصال المباشر بأنظمة القنوات الشائعة ، مما يجعل التثبيت سريع وبسيط.

خامسا، الصيانة المريحة. يمكن استبدال الفلاتر من داخل الغرفة النظيفة أو من فوق السقف. بعض النماذج تتميز بتصاميم السحب الجانبي أو السحب السفلي للاستبدال البسيط.

سادسا، حجم الهواء القابل للتعديل. مجهزة بمخاطف التحكم في حجم الهواء ، مما يسمح بتعديل مرن لحجم الهواء الإمدادي بناء على متطلبات الغرف النظيفة الفعلية.

سابعا، أداء الختم الجيد. تضمن تصاميم الختم المتعددة سد الهواء للنظام ، مما يمنع تسرب الهواء غير المرشح إلى الغرفة النظيفة من خلال الفجوات.

ثامنا، المواد عالية الجودة. يتم تصنيع الإسكان من الفولاذ عالي الجودة مع معالجة السطح المتقدمة ، مما يقدم مقاومة للتآكل وسهولة التنظيف والمظهر الجمالي والمتانة.

5. المواصفات التقنية (القياسية)

مواد الإسكان: ورقة الفولاذ المدفوعة على البارد أو ورقة الفولاذ المقاوم للصدأ (304 أو 316L)

التشطيب السطحي: طلاء رش الكهربائي أو طلاء مسحوق

الأبعاد القياسية (العرض والأوقات؛ الارتفاع والأوقات؛ العمق): أحجام قياسية مختلفة متاحة، مثل 600 وأوقات؛ 600 & مرات؛ 500mm، 750 & مرات؛ 750&مرات؛ 500mm، 900 & مرات؛ 600 & مرات؛ 500mm ، وقابلة للتخصيص

نوع فلتر عالية الكفاءة: فلتر HEPA أو فلتر ULPA

كفاءة ترشيح HEPA: 99.97٪ أو أعلى لجسيمات 0.3 ميكرون

كفاءة تصفية ULPA: 99.999٪ أو أعلى لجسيمات 0.12 ميكرون

تصنيف تدفق الهواء: 500 إلى 3000 متر مكعب في الساعة (يختلف حسب الحجم والنموذج)

سرعة الوجه: 0.45 إلى 1.5 متر في الثانية (قابل للتعديل)

مادة لوحة الناشر: سبيكة الألومنيوم أو الفولاذ المقاوم للصدأ

مكبس التحكم في حجم الهواء: مكبس شفرة متعددة الأوراق أو مكبس أوراق واحدة

طريقة الختم: ختم طوق أو ختم هلام

درجة حرارة التشغيل: 0 إلى 40 درجة مئوية

رطوبة التشغيل: أقل من 95٪ رطوبة نسبية

طريقة التثبيت: سقف مضغوط

6. تصنيف المنتج

حسب نوع الفلتر: منفذ الهواء عالي الكفاءة HEPA ، مجهز بمرشح HEPA ، مناسب لبيئات الغرف النظيفة التقليدية. منفذ هواء عالي الكفاءة ULPA ، مجهز بمرشح ULPA ، مناسب لمتطلبات نظافة أعلى فوق فئة ISO 5.

حسب المواد: فولاذ الكربون منفذ الهواء عالية الكفاءة ، الإسكان المصنوع من الفولاذ المدفوع على البارد مع طلاء مسحوق ، اقتصادي وعملي. الفولاذ المقاوم للصدأ منفذ الهواء عالية الكفاءة ، الإسكان مصنوع من الفولاذ المقاوم للصدأ 304 أو 316L ، مقاوم للتآكل للغاية ، مناسب للبيئات الرطبة أو التآكل.

عن طريق طريقة التثبيت: نوع إمدادات السقف ، التثبيت القياسي مع الهواء المزود للأسفل من السقف. نوع الإمدادات الجانبية ، مثبتة على الجدار ، مناسبة لمتطلبات نمط تدفق الهواء الخاصة.

حسب نوع الناشر: ناشر لوحة مثقبة ، تتميز بثقوب مستديرة موزعة بشكل موحد لتشتت الهواء حتى. ناشر مقفلة، مع مقفلات قابلة للتعديل للتحكم في اتجاه تدفق الهواء.

عن طريق طريقة الختم: نوع ختم الطقم ، باستخدام ختم الطقم بين الفلتر والإسكان ، وتكلفة أقل. نوع الختم الجيل ، باستخدام تقنية الختم الجيل لضبط الهواء المتفوق ، مناسبة للتطبيقات ذات متطلبات الختم العالية للغاية.

عن طريق العزل: نوع غير معزول، بدون طبقة العزل. نوع معزول ، مع طبقة عزل على خارج السكن لمنع التكثيف.

7. مجالات التطبيق

يتم استخدام منافذ الهواء عالية الكفاءة على نطاق واسع في مواقع مختلفة مع متطلبات صارمة لنظافة الهواء.

صناعة الأدوية: تستخدم في ورش عمل إنتاج الأدوية ، ورش عمل إعداد معقمة ، ورش عمل تنقية وتغليف API ، ومختبرات مراقبة الجودة ، والامتثال لمتطلبات GMP. توفر منافذ الهواء عالية الكفاءة هواء نظيف لضمان أن تلبي جودة الهواء أثناء الإنتاج الصيدلاني المعايير المحددة.

التكنولوجيا الحيوية وعلوم الحياة: تستخدم في المختبرات البيولوجية، غرف زراعة الخلايا، المختبرات الوراثية، غرف اختبار علم الأحياء الدقيقة، إلخ، ومنع الكائنات الحية الدقيقة والجسيمات المحمولة في الهواء من تلوث العينات والثقافات التجريبية.

تصنيع أشباه الموصلات والإلكترونيات: يستخدم في ورش تصنيع الشرائح ، ومناطق معالجة الشرائح ، ورش إنتاج لوحات LCD ، وخطوط تجميع المكونات الإلكترونية الدقيقة ، إلخ ، مما يوفر بيئات هواء عالية النظفة لمنع الجسيمات المجهرية من التسبب في العيوب في المكونات الإلكترونية.

المستشفيات والمرافق الطبية: تستخدم في غرف العمليات ، وأجنحة وحدة العناية المركزية ، وغرف العلاج المعقم ، وأقسام الإمدادات المعقمة المركزية ، وأجنحة العزلة ، إلخ. توفر منافذ الهواء عالية الكفاءة هواء نظيف للحد من مخاطر العدوى في المستشفيات وحماية المرضى والموظفين الطبيين.

معالجة الأغذية والمشروبات: تستخدم في ورش تغليف الأغذية ، وخطوط ملء الألبان ، وورش عمل إنتاج المشروبات ، وورش عمل معالجة اللحوم ، إلخ ، ومنع الكائنات الحية الدقيقة المحمولة في الهواء من تلوث المنتجات الغذائية وتمديد عمر صلاحية المنتج.

أدوات الدقة وتصنيع البصريات: تستخدم في ورش عمل تجميع العدسات وغرف معايرة الأدوات الدقيقة وورش عمل الطلاء البصري ، إلخ ، مما يوفر بيئات خالية من الغبار لحماية أدوات الدقة والمكونات البصرية من التلوث.

المختبرات و R& D مراكز: تستخدم في مختبرات الكيمياء ومختبرات الفيزياء ومختبرات علوم المواد ومراكز الاختبار التحليلي ، إلخ ، وحماية العينات التجريبية والأدوات الدقيقة من تداخل الجسيمات المحمولة في الهواء.

تصنيع الأجهزة الطبية: تستخدم في ورش عمل إنتاج الأجهزة الطبية ، ورش عمل تصنيع الزرع ، ورش عمل تعبئة الأجهزة المعقمة ذات الاستخدام الواحد ، إلخ ، لضمان عدم تلوث المنتجات بالكائنات الحية الدقيقة أثناء الإنتاج.

إنتاج مستحضرات التجميل: يستخدم في ورش ملء مستحضرات التجميل ، ورش عمل الاستحلاب ، ورش عمل التعبئة والتغليف ، إلخ ، ومنع الكائنات الحية الدقيقة المحمولة في الهواء من تلوث مستحضرات التجميل وضمان جودة المنتج وسلامته.

مراكز البيانات وغرف الكمبيوتر: تستخدم في غرف الخادم وغرف الاتصالات ومراكز التحكم إلخ. تساعد منافذ الهواء عالية الكفاءة على الحفاظ على البيئة النظيفة والتحكم في درجة الحرارة المطلوبة لتشغيل المعدات.

مرافق سكن الحيوانات: تستخدم في غرف الحيوانات SPF ومراكز الحيوانات المختبرية وغرف عمليات الحيوانات ، إلخ ، ومنع مسببات الأمراض المنقولة في الهواء من دخول مناطق سكن الحيوانات وحماية صحة حيوانات المختبرات.

الطيران والدفاع: يستخدم في ورش عمل تجميع المركبات الفضائية، ورش عمل تصنيع معدات الملاحة الدقيقة، ورش عمل صيانة أنظمة الأسلحة، وغيرها من التطبيقات مع متطلبات النظافة الخاصة.

8. مقارنة مع معدات الغرف النظيفة الأخرى

منفذ الهواء عالي الكفاءة مقابل FFU: لا يحتوي منفذ الهواء عالي الكفاءة على مروحة متكاملة ويعتمد على نظام HVAC مركزي لتزويد الطاقة بالهواء. FFUs لديها مروحة مدمجة ويمكن أن تعمل بشكل مستقل. منافذ الهواء عالية الكفاءة مناسبة لمشاريع غرف نظيفة جديدة واسعة النطاق مع استثمار أولي أقل. وحدات الهواء المستقلة مناسبة لمشاريع التجديد والتطبيقات التي تتطلب التحكم المستقل في تدفق الهواء.

منفذ الهواء عالي الكفاءة مقابل مروحة مرشح مرشح مرشح مرشح مرشح مرشح مرشح مرشح مرشح مرشح مرشح مرشح مرشح مرشح مرشح مرشح مرشح مرشح مرشح مرشح مرشح مرشح مخرج الهواء عالي الكفاءة هو مجرد جهاز نهائي ويتطلب مروحة خارجية للتشغيل. منافذ الهواء عالية الكفاءة لها هيكل أبسط وتكاليف صيانة أقل.

مخرج الهواء عالي الكفاءة مقابل الناشر القياسي: لا تمتلك الناشرات القياسية قدرة الترشيح وتخدم فقط لتوزيع تدفق الهواء. يوفر منفذ الهواء عالي الكفاءة كل من الانتشار والترشيح عالي الكفاءة ، مما يجعله جهازًا مخصصًا لإمدادات الهواء للغرف النظيفة.

9. دليل الاختيار

متطلبات النظافة: حدد منفذ الهواء عالي الكفاءة المناسب بناءً على فئة النظافة ISO المطلوبة. بالنسبة للفئة ISO 5 وما فوقها، ينصح بمرشحات ULPA. بالنسبة للفئة ISO 6 إلى الفئة 8 ، فلاتر HEPA مناسبة.

متطلبات تدفق الهواء: حساب إجمالي حجم الهواء الإمداد بناءً على مساحة الغرفة النظيفة والارتفاع ومعدل تغيير الهواء المطلوب. حدد عدد منافذ الهواء عالية الكفاءة المطلوبة وتدفق الهواء المسمى لكل منفذ.

مساحة التثبيت: قياس ارتفاع السقف الكلي واختيار سكن من الارتفاع المناسب. للمساحة المحدودة، اختر منفذ هواء عالي الكفاءة منخفض الملف الشخصي.

اختيار المواد: للبيئات الجافة العادية ، الصلب الكربوني مع طلاء مسحوق مناسب. للبيئات الرطبة أو المواقع التي فيها غازات تآكل، اختر سكن الفولاذ المقاوم للصدأ.

متطلبات الختم: بالنسبة للتطبيقات ذات متطلبات سد الهواء العالية (مثل مختبرات السلامة الحيوية وورش العمل الصيدلانية المعقمة) ، يوصى بنوع ختم الهلام منافذ الهواء عالية الكفاءة.

نوع الناشر: للتطبيقات التي تتطلب توحيد تدفق الهواء العالي ، اختر ناشرات لوحة مثقوبة. للتطبيقات التي تتطلب اتجاه تدفق الهواء القابل للتعديل ، اختر موزعات مقطوعة.

سهولة الصيانة: فكر في مساحة العمل المتاحة لاستبدال الفلتر واختر نموذج يمكن خدمته من داخل الغرفة النظيفة أو من فوق السقف.

متطلبات الامتثال: يجب على صناعة الأدوية اختيار منافذ الهواء عالية الكفاءة التي تتوافق مع متطلبات GMP ، والتي تتطلب عادة شهادات المواد وتقارير اختبار المصنع.

10. التثبيت والصيانة

النقاط الرئيسية للتركيب: قبل التثبيت ، تحقق من أن أبعاد فتح السقف تتطابق مع منفذ الهواء. تثبيت قنوات الإمداد في السقف plenum، وضمان ختم قناة جيدة. ادخل مسكن منفذ الهواء عالي الكفاءة في فتحة السقف ، باستخدام طوقات الختم لختم السقف. وصل قناة الإمداد إلى مدخل منفذ الهواء، باستخدام الشفاهات وأطباق الختم لضمان اتصالات خالية من التسرب. تثبيت فلتر عالية الكفاءة، وضمان التوجه الصحيح والختم المناسب. تثبيت لوحة الناشر. وصل أنابيب اختبار اختلاف الضغط. أداء تشغيل النظام لاختبار حجم إمدادات الهواء وفارق الضغط.

إجراء استبدال الفلتر: إيقاف تشغيل نظام HVAC أو إغلاق مخبأ مخرج الهواء المقابل. إزالة لوحة المنتشر. إزالة الفلتر القديم من السكن. نظف إطار تركيب الفلتر وأسطح الختم. تثبيت الفلتر الجديد ، وضمان ضغط الختم بالتساوي. إعادة تثبيت لوحة المنتشر. إعادة تشغيل النظام وإجراء اختبارات اختلاف سرعة تدفق الهواء والضغط. سجل تاريخ استبدال الفلتر وقراءة اختلاف الضغط.

الصيانة اليومية: مراقبة قراءة مقياس الضغط بانتظام. عندما يصل فرق الضغط إلى ضعف المقاومة الأولية ، يتطلب استبدال الفلتر. نظف سطح لوحة الناشر بانتظام لمنع تراكم الغبار من التأثير على توزيع تدفق الهواء. تحقق من نقاط الختم لتسرب الهواء. إجراء اختبارات سرعة تدفق الهواء بشكل دوري لضمان أن حجم الهواء الإمدادي يلبي متطلبات التصميم. إجراء اختبارات دورية لسلامة الفلتر (اختبار تسرب PAO) للتحقق من عدم تسرب الفلتر.

إصلاح المشاكل الشائعة: إذا كان حجم الهواء الإمداد غير كاف، تحقق من ما إذا كان مخفض التحكم في حجم الهواء مفتوح بالكامل، أو ما إذا كان الفلتر مسدودًا، أو ما إذا كان قناة الإمداد تتسرب. إذا كان إمدادات الهواء غير متساوية، تحقق ما إذا كانت لوحة الناشر مسدودة أو غير مستوية بشكل صحيح. إذا كان فرق الضغط مرتفعًا جدًا ، فإن الفلتر مسدود ويتطلب استبداله. إذا حدث تكثيف على السكن، تحقق ما إذا كانت طبقة العزل سليمة أو ما إذا كانت درجة حرارة الهواء الإمداد منخفضة جدا.
